Začínáme

Ahoj! Tahle příručka tě provede stavbou a zprovozněním stratosférické sondy a přijímací stanice.

Průzkum a měření stavu a proudění v atmosféře byly pro lidstvo velkým krokem vpřed, protože nám umožnily lépe porozumět přírodním dějům, předvídat počasí, rozvíjet techniku a chránit životní prostředí.
Jedním ze způsobů, jak se takové měření provádí, je pravidelné vypouštění balónů, které rychle vystoupají až do stratosféry (asi 30 km), kde prasknou a spadnou zpět na zem.

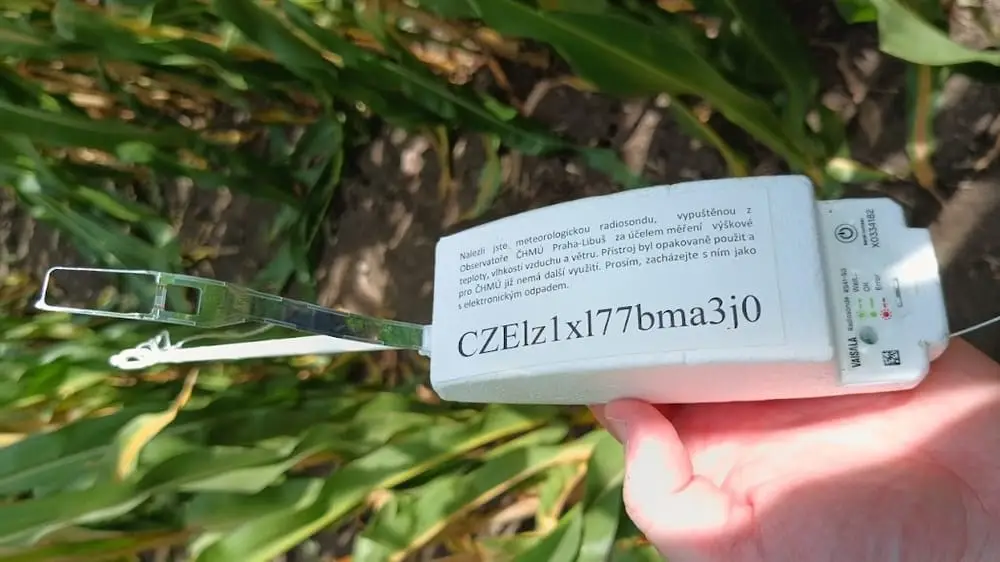

Pod sebou nesou zavěšenou meteorologickou sondu, která během letu „osahává" jednotlivé vrstvy atmosféry – pomocí zabudovaných senzorů měří zejména teplotu a vlhkost a díky GPS modulu určuje rychlost a směr proudění (větru).

Tyto důležité informace sonda během letu neustále přenáší na pozemní stanici (obvykle součást vědeckého pracoviště), kde jsou data dekódována a vyhodnocena.
Následně se používají například při tvorbě rozsáhlých meteorologických modelů, pomocí nichž dokážeme předpovídat počasí.

tip

Najdi nejbližší meteorologické pracoviště a zjisti kdy a jak často vypouští sondy — sondehub.org

Podobnou sondu jako jsou ty profesionální meteorologické si teď zkusíš postavit, zprovoznit, vypustíš ji se svým týmem do stratosféry a pak z ní přijmeš a vyhodnotíš data. V základu umí měřit teplotu a vlhkost, má GPS modul a rádio na přenos dat. Všechny naměřené hodnoty taky ukládá na uSD kartu. Jako bonus s ní poletí kamera, která let nahraje a přinese zpátky unikátní záběry. Sondu si můžeš vyšperkovat podle libosti a klidně do ní přidat náklad, nebo vlastní vědecký experiment.

První zapojení

warning

Při manipulaci s holými deskami je třeba dát pozor na elektrostatické výboje (ESD)

Člověku žádné nebezpečí nehrozí, ale jemné elektronice ano. Plošný spoj držíme vždy za hrany a zbytečně nesaháme na jednotlivé součástky. Před manipulací se uzemni – například o kovové potrubí nebo radiátor.

Postup

1. Tracker položíme na nevodivou podložku tak, aby se senzor nedotýkal hlavní desky.

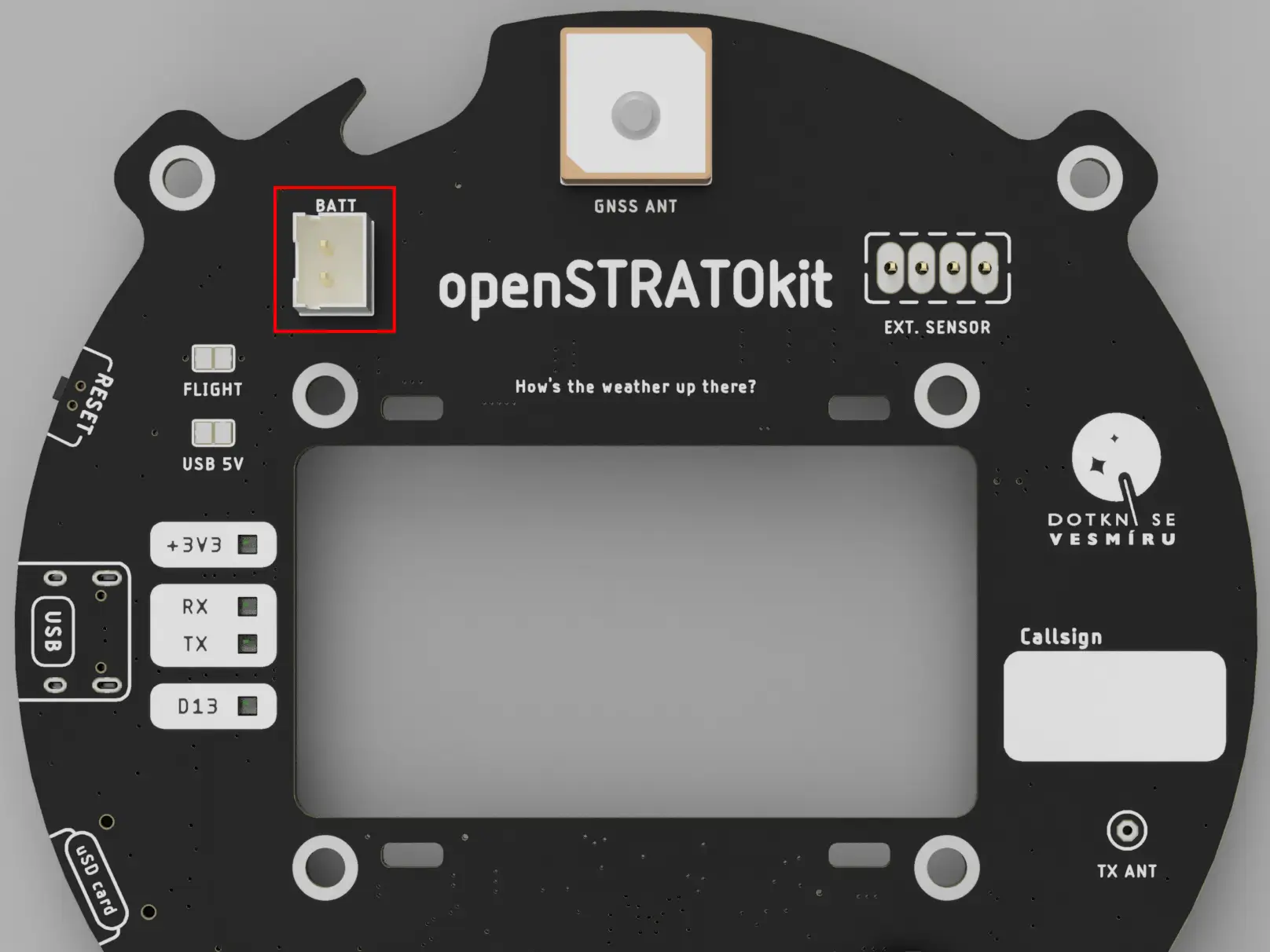

2. Do bateriového packu vložíme 3 ks AA článků a připojíme jej do bílého konektoru na hlavní desce trackeru, nadepsaného BATT. Měla by se rozsvítit modrá LED +3V3 a probliknout červená LED TX.



   info

   AA články slouží pouze k testování. Naostro poletíme na speciálních lithiových bateriích.

3. Tracker odneseme ven, případně můžeme zkusit balkón nebo parapet okna. Je nutné, aby GPS anténa na vrchní straně trackeru měla přímý výhled na co největší část oblohy. Opět dáváme pozor, aby se jednotlivé plošné spoje navzájem nedotýkaly a nepokládáme je na elektricky vodivé plochy (plechový parapet…). Kit začne vysílat telemetrii ve chvíli, kdy chytí GPS signál. To poznáme tak, že začne pravidelně problikávat LED TX.

info

V některých případech může studený start GPS trvat až 15 minut. Bez dostatečného výhledu na oblohu však tracker nikdy vysílat nezačne.

---

Než se pustíš do výroby samotné sondy, dáme dohromady přijímací stanici a vyzkoušíš si jak se s ní pracuje. V balíčku s openSTRATOkitem máš skoro všechno, co budeš potřebovat. Vezmi si k tomu laptop, pravítko, lihový fix, křížový šroubovák a tři nabité AA baterie.
